TEC控制器>SLM883x
产品特性
·单电感结构使系统更紧凑，设计尺寸下降20%
·集成超低导通阻抗的功率级使系统更高效，功耗有效降低30%
·超低输入失配电压的运放使控温精度更高，达到+/-0.001°C
·完善的电压和电流监控，限流和限压保护功能，为系统提供全面可靠性
·提供可选择的数字和模拟PID控制，方案设计更灵活
·Package: 25-ball, 2.5mm*2.5mm WLCSP /24-leadmm*4mm QFN

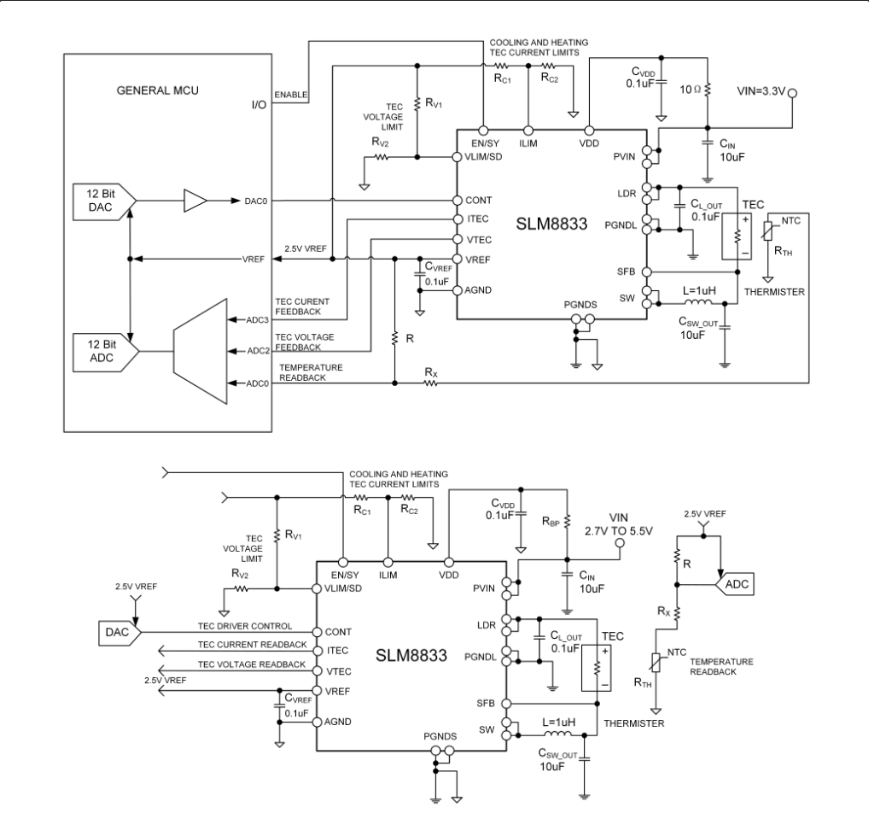

典型应用图
产品参数表
| Part Number | Vs+ (V) | Iout Max (A) | PWM Frequency (typ)(Hz) | Shut Down Func. | Is Typ.（mA） | Package Group | Operating Temp (℃) | Packing Qty. |
|---|---|---|---|---|---|---|---|---|
| SLM8833FA-7G | 2.7-5.5 | 1.5 | 2M | Yes | 2 | WLCSP2.5*2.5-25 | -40-125 | Reel/500 |
| SLM8833EC | 2.7-5.5 | 1.5 | 2M | Yes | 2 | QFN4*4-24 | -40-125 | Reel/1000 |
| SLM8834FA-7G | 2.7-5.5 | 1.5 | 2M | Yes | 3.3 | WLCSP2.5*2.5-25 | -40-125 | Reel/500 |
| SLM8834EC | 2.7-5.5 | 1.5 | 2M | Yes | 3.3 | QFN4*4-24 | -40-125 | Reel/1000 |
| SLM8835EG | 2.7-5.5 | 3.0 | 2M | Yes | 3.3 | QFN6*6-36 | -40-125 | Reel/1000 |
SLM883x系列是集成了双路功率调节器的单片TEC控制器。内部带有一个线性功率级、一个脉宽调制（PWM）功率级和两个零漂移、轨对轨运算放大器。线性功率级与PWM功率级同时工作，以控制H桥配置中的内部功率级的双向输出。通过测量热传感器反馈电压并使用集成运算放大器作为PID环路补偿器来调节信号，实现功率级的精确输出，从而对TEC的热量控制，将连接到TEC模块的激光二极管或无源元件的温度稳定到设定的目标温度。
